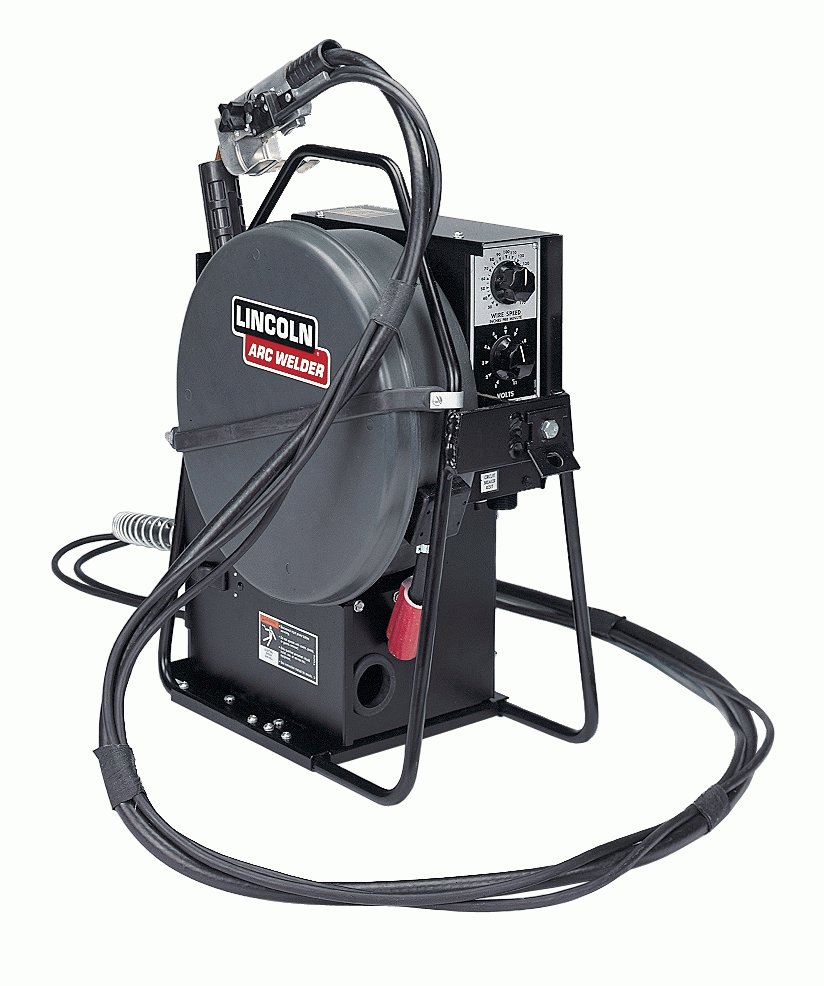

Мобильный механизм подачи для сварки порошковой самозащитной проволокой в трассовых условиях LN-23P
LN-23P - уникальный подающий механизм для сварки порошковой самозащитной проволокой в полевых и монтажных условиях, преимущественно трубопроводов.
Главной особенностью этого подающего является высочайшая степень защиты, позволяющая использовать его в самых тяжелых климатических условиях, при относительно небольших массогабаритных показателях и простоте конструкции.
| Технические характеристики | LN-23P | |
|---|---|---|
| Диаметр проволоки | мм | 1,7 - 2,0 |
| Диапазон скорости подачи | м/мин | 0,76 - 4,3 |
| Скорость наплавки | кг/час | 1,8 - 4,0 |
| ПВ | % | 60, при токе 350 А |
| Гарабиты | мм | 521 х 229 х 483 |
| Масса | кг | 16,4 |
Комплектация и дополнительные возможности
- Подающий механизм предназначен для установки катушек с порошковой самозащитной проволокой весом 6,3 кг.
- С LN-23P необходимо использовать горелки фирмы Lincoln Electric Сo для порошковой самозащитной проволоки:
—К 345-10 - горелка с кабелем длиной 3 м, мундштук 90о, ПВ 60% при 350А
—К 355-10 - горелка с кабелем длиной 3 м, мундштук 90о, ПВ 60% при 250А
—К 406 - горелка с кабелем длиной 3 м, мундштук 90о, ПВ 60% при 350А, дополнительно снабжена устройством локального отсоса дыма из зоны сварки.
Все перечисленные горелки оснащены двухпозиционным переключателем, который позволяет уменьшить скорость подачи до 83% от установленного значения. Эта возможность позволяет без остановки сварки переходить на сварку потолочного шва, а также без переналадки переходить от заполняющих проходов к корневым. - Очень большое внимание уделено безопасности оператора для чего установлен микровыключатель блокирующий включение питания при открытой крышке; электрическая схема обеспечивает отсутствие напряжения холостого хода до нажатия кнопки на горелке.
- На подающем механизме установлен вольтметр, позволяющий оператору контролировать сварочное напряжение непосредственно на рабочем месте.
- Длинный входной кабель - 7,6 м, включающий в себя контрольные цепи и электродный кабель (54 мм2), обеспечивает достаточную пространственную мобильность оператора.
Подключение к сварочному источнику питания
В случае использования сварочного источника питания фирмы Lincoln Electric подающий механизм подключается или непосредственно или с помощью адаптера К 350 в зависимости от типа источника. В случае использования отечественного источника питания, его необходимо подвергать модернизации с целью обеспечения необходимых для LN-23P питающих напряжений.
