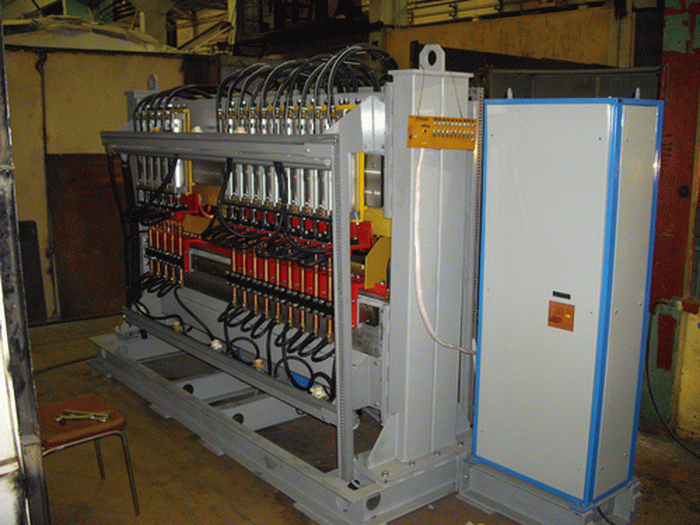

Машина контактной сварки МТМ-20х100.

Многоэлектродная машина предназначена для сварки арматурной сетки шириной до 2000 мм с ячейкой от (100 х 100) до (100 х 1900) мм из прутков диаметром от 8 до 16 мм и встраивается в линию по производству сетки у Потребителя.

Особенности:

  • Регулируемый размер ячейки с произвольным шагом.
  • Подача мерных прутков в зону сварки и перемещение сетки производится вручную.
Технические характеристики   МТМ-20х100
Напряжение питания В 3х380
Потребляемая мощность при ПВ = 50% кВа 360
Номинальный длительный вторичный ток кА 18
Наибольший ток короткого замыкания кА 30
Наибольшая ширина свариваемой сетки (каркаса) мм 2000
Ход верхних электродов:
—рабочий
—наибольший		 шт.
10
50
Пределы регулирования высоты нижних электродов мм 0...90
Номинальное давление сжатого воздуха в питающей сети МПа
(кг/см2)		 0,6
(6,0)
Количество трансформаторов шт. 2
Количество ступеней регулирования вторичного напряжения 8
Диаметры свариваемых прутков:
—поперечных
—продольных
мм
8...16
8...16
Расстояние между осями:
— поперечных прутков
— продольных прутков
мм

100...1900
Расчетный расход охлаждающей воды л/мин 30
Усилие сжатия электродов даН 100-700
Масса:
—машины
—шкафа управления
кг
3120
180
Габариты (ДхШхВ):
—машины с шкафом управления
—шкафа управления
мм
3500х1040х1900
650х450х1720
