Комплексы для многопостовой сварки КМС на базе РИ -322.



            Внедрение  энергосберегающих комплексов КСМ для многопостовой сварки на базе импульсных регуляторов РИ-322 , позволяет сократить в два раза  эксплуатационные расходы на оплату электроэнергии и установленной мощности многопостовых сварочных выпрямителей .



НАЗНАЧЕНИЕ

            Высокоэффективные экономичные многопостовые системы серии КСM  предназначены для электропитания постов ручной дуговой сварки.

            В зависимости от схемы конкретного цеха и расположения свариваемых деталей  число многопостовых выпрямителей и применяемых импульсных регуляторов может меняться.

            В общем случае, многопостовая система серии КСМ содержит:

-многопостовые выпрямители, серии ВДМ,

-импульсные регуляторы РИ-322,

-комплект кабелей , количество которых зависит от схемы расположения постов,

-блоки разъемов ( если необходимо),

-комплект ЗИП.



ПРЕИМУЩЕСТВА

            Применение регуляторов РИ-322 вместо балластных реостатов РБ-302, РБ-306 в многопостовых системах позволяет :

~ увеличить количество сварочных постов в 2 раза без увеличения мощности источника  за счет их более высокого  КПД (93%)

~ значительно снизить расходы по оплате электроэнергии

при двухставочном тарифе оплаты за заявленную мощность и  реально потребленную электроэнергию

~ Уменьшить разбрызгивание при сварке за счет ограничения тока КЗ в соответствии

с величиной сварочного тока

~ исключить взаимовлияние постов при их одновременной работе

~ удалить сварочный пост от источника питания  на расстояние до 100 м





МОДИФИКАЦИИ МНОГОПОСТОВЫХ СИСТЕМ

№

Наименование

Кол.во постов

Состав

1

КСМ 1-4

На 4 поста

ВДМ 6303 = 1 шт, РИ 322 = 4 шт,   принадлежности

2

КСМ 1-6

На 6 постов

ВДМ 6303= 1 шт, РИ 322 = 6 шт,   принадлежности

3

КСМ 2-6

На 6 постов

ВДМ 6303 = 2 шт, РИ 322 = 6 шт,   принадлежности

4

КСМ 2-8

На 8 постов

ВДМ 6303 = 2 шт, РИ 322 = 8 шт,   принадлежности

5

КСМ 4-10

На 10 постов

ВДМ 6303 = 4 шт, РИ 322 = 10 шт,   принадлежности



ПРИМЕР КОМПЛЕКТАЦИИ МНОГОПОСТОВОЙ СИСТЕМЫ КСМ 1-4

для   вагоносборочного участка депо «Ярославль-Московский».

в составе ВДМ 6303 (1 шт) + РИ322 (4 шт).



            Вариант предусматривает организацию 4-х сварочных постов, которые позволяют обеспечить доступ сварщику к любому месту каждого вагона.

            Разводка питания от источника ВДМ-6303 до распределительных коробок выполнена кабелем КОГ-1-120 (120 мм²) с общей длиной 200 метров.

            Разводка от распределительных коробок до импульсных регуляторов РИ-322

  и от РИ-322 до панелей для подключения сварочных кабелей  выполнена

кабелем  КОГ-1-50 (50мм²) с общей длиной 250м.

            Панели для подключения  сварочных кабелей установлены на стойках

 домкратов и содержат токовые гнезда, которые соединены с выходными

 разъемами регуляторов РИ-322. Сварщик подключает токовые вставки  своих

 сварочных кабелей к токовым гнездам данной панели, эти разъемы

 обеспечивают быстрое подключение и отключение.

            Длины монтажных кабелей даны на примере планировки размещения

оборудования вагоносборочного участка депо «Ярославль-Московский»

            При заказе оборудования для конкретного депо ( или цеха)  длины кабелей должны

уточнятся в каждом случае.



Состав КСМ 1-4  на 4 поста

Наименование

кол.

Источник питания ВДМ-6302 ( ВДМ-6303)

1шт.

Импульсный регулятор сварочного тока поста РИ-322

4 шт

Коробка распределительная

9 шт.

Панель для подключения сварочных кабелей

4 шт.

Кабель КОГ-120  мм2

200 м

Кабель КОГ-50 мм2

250 м

Комплект сварщика:

        кабель КОГ 1-25 (25 мм2 ) – 40 метров,

        электрододержатель,

        зажим «Земля» на 315 ампер,

        две токовые вставки на 315 ампер

8  комплектов

Кабель – канал пластиковый гофрированный , диам. 40 мм –

280 м



Примечание:

8 комплектов сварщика на 4 поста  даны из расчета 2-х сменной работы и индивидуального комплекта у каждого сварщика.

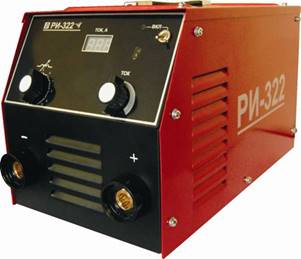

ИМПУЛЬСНЫЕ РЕГУЛЯТОРЫ

РИ-321, РИ-322



Применение  импульсных регуляторов в составе оборудования для многопостовой сварки позволяет  значительно снизить эксплуатационные расходы за счет экономии электроэнергии, улучшить динамические свойства сварочной дуги, исключить взаимовлияние постов при их одновременной работе



НАЗНАЧЕНИЕ



Обеспечивают управление статическими и динамическими характеристиками  сварочной дуги в многопостовых  системах при ручной дуговой сварке и наплавке штучными электродами без использования  балластных реостатов







Функциональные возможности

ИМПУЛЬСНЫХ РЕГУЛЯТОРОВ



·   защита от неправильной полярности питающего напряжения;

·   защита от перегрева;

·   реализованы функции «горячего старта» и «антиприлипания»;

·   электронная регулировка жесткости сварочной дуги (только для РИ-322);

·   снижение напряжения холостого хода (только для РИ-322);

·   имеет цифровой индикатор сварочного тока для отображения устанавливаемого   тока или в процессе сварки  его текущего значения  (только для РИ-322);

·   наличие пульта дистанционного управления (только для РИ-321);

·   диапазон рабочих температур  для  РИ-321 - от -400С до +400С, РИ-322 - от -200С до +400С.

Почему выгодно применять ИМПУЛЬСНЫЕ РЕГУЛЯТОРЫ

вместо балластных реостатов



~ Применение импульсных регуляторов позволяет увеличить количество

сварочных постов в 2 раза без увеличения мощности источника

за счет их более высокого  КПД (93%)



~ Позволяет значительно снизить расходы по оплате электроэнергии

при двухставочном тарифе оплаты за заявленную мощность и  реально потребленную электроэнергию



~ Уменьшается разбрызгивание при сварке за счет ограничения тока КЗ в соответствии

с величиной сварочного тока



~ Отсутствует взаимовлияние постов при их одновременной работе



~ Позволяют удалить сварочный пост от источника питания  на расстояние до 100 м

Технические характеристики  РИ-321,  РИ- 322

Параметры

Значение

Напряжение питания, В

50-100

Номинальный сварочный ток, А при ПВ=60%

320

Номинальное выходное напряжение, В

33

Сварочный ток при ПВ=100%, А

250

Пределы регулирования сварочного тока, А

30-350

Напряжение холостого хода, В*

<12

КПД, %

93

Масса, кг

10

Габаритные размеры, высота х ширина х глубина, мм

240х248х472

Диапазон рабочих температур окружающей среды  для РИ-322, °С

от – 20С до +40С

Диапазон рабочих температур окружающей среды для РИ-321, °С

от -40 С до +40 С

* до касания электродом изделия напряжение на нем не превышает 12В,

а затем определяется величиной напряжения источника питания.

КОМПЛЕКТ ПОСТАВКИ

Регуляторы  могут поставляться с блоком разъемов БР-012, который обеспечивает подключение к одному кабелю питания до четырех импульсных регуляторов.

                                                                       Блок разъемов БР-012



В комплект поставки БР-012 входят:

·   два кабеля по 20 метров, которые могут быть соединены последовательно,

   образуя провод длиной 40 метров;

·   четыре кабеля длиной 5 метров для подключения 4-х импульсных регуляторов;

·   сигнальный кабель с зажимом для индикации наличия напряжения питания;

·   РИ-321 может комплектоваться пультом дистанционного управления ДУ.



Схема подключения импульсных регуляторов РИ-321 ( РИ -322)

к источнику ВДМ 6302 ( ВДМ -6303)
