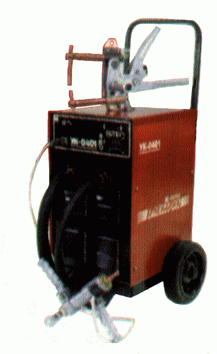

ПЕРЕДВИЖНАЯ УСТАНОВКА КОНТАКТНОЙ ТОЧЕЧНОЙ СВАРКИ УК-0401
Назначение
Специальная малогабаритная передвижная установка контактной точечной сварки переменного тока, предназначена для сварки деталей из низкоуглеродистых сталей с помощью пистолета или клещей, приварки к кузовным или иным деталям специальных винтов, шпилек проволоки, с целью правки при ремонтных работах, в том числе на АЭС.
Диапазон свариваемых толщин деталей:
пистолетом - от 0,5 мм + 0,5 мм до 1,0 + 1,0 мм
Диапазон диаметров специальных шпилек или винтов:
привариваемых пистолетом - от 3,0 мм до 5,0 мм.
В комплект поставки входят:
— Основной блок (источник питания переменного тока);
— Сварочные клещи;
— Сварочный пистолет;
— Токоведущие кабели;
— Комплект запасных частей и принадлежностей по ведомости ЗИП (по доп.заказу);
— Эксплуатационная документация.
Установка предназначена для работы в закрытых помещениях на высоте до 1000 м над уровнем моря в районах с умеренным климатом (УХЛ4) при температуре окружающего воздуха от плюс 10С до плюс 350С и относительной влажности воздуха до 80% (при плюс 250С).
Не допускается использование установки для работы в среде насыщенной пылью, во взрывоопасной среде, а также в среде, содержащей едкие пары и газы, разрушающие металлы и изоляцию.
Технические характеристики
Установка включается в однофазную питающую сеть напряжением 380 В частотой 50 Гц.
| Наименование параметра | Норма |
|---|---|
| Наибольший вторичный ток, кА | 4 |
| Номинальный длительный вторичный ток, кА не менее | 0,5 |
| Номинальный длительный первичный ток, А | 10,5 |
| Наибольшая мощность при коротком замыкании, кВА | 25,3 |
| Номинальное усилие сжатия, даН: | |
| - клещей | 50 |
| - пистолета | 20 |
| Ручное усилие, прилагаемое на рычагах клещей для достижения номинального усилия между электродами, кгс | 5 |
| Вылет клещей, мм | 100 |
| Раствор клещей, мм | 102 |
| Регулирование сварочного тока | фазовое |
| Пределы фазового регулирования сварочного тока, % | 100...50 |
| Отсчёт выдержки времени "Сварка" периодов питающей сети с дискретностью через 2 периода либо через 20 периодов | 2...200 |
| Дискретность времени прохождения сварочного тока, с | 0,04 |
| Точность отсчёта выдержки времени "Сварка", % | ±10 |
| Диапазон свариваемых толщин деталей из низкоуглеродистых сталей, мм: | |
| - при сварке клещами | от 0,5+0,5 до 1,5+1,5 |
| - при сварке пистолетом | от 0,5+0,5 до 1,0+1,0 |
| Диапазон диаметров специальных шпилек или винтов, привариваемых пистолетом, мм | 3...5 |
| Длительная производительность при сварке толщин, сварок/мин: | |
| 0,5+0,5 мм | 10 |
| 1,0+1,0 мм | 5 |
| 1,5+1,5 мм | 3 |
| Габаритные размеры (длинаxширинаxвысота), мм: | |
| - источника питания | 446x430x920 |
| - клещей | 372x65x194 |
| - пистолета | 290x180x180 |
| Масса, кг: | |
| - источника питания | 82 |
| - клещей | 4,2 |
| - пистолета | 1,5 |
Гарантия - 12 месяцев.
Модификации установок серии УК для сварки деталей малых толщин:
УК-0504 - настольная установка с конденсаторным источником питания.
УК-0501, УК-0503 - настольные установки переменного тока,
УК-0401 – передвижная установка переменного тока с пистолетом и клещами.
Изготовитель: ООО «ЭЛМИКС» Санкт-Петербург, Магнитогорская , 51Ф пом. 314
Т.(812) 640 1743, (812)335 -758 , [email protected]
