Высокопроизводительное оборудование для пайки электросопротивлением УТП-0801
Пайка электросопротивлением с электроконтактным нагревом широко применяется при производстве низковольтной и высоковольтной аппаратуры, электрических машин большой мощности и изготовлении силового монтажа электроустановок в виде различных шин, шунтов, перемычек и др.
Установка УТП-0801 У4 предназначена для пайки металлокерамических серебросодержащих и серебряных контактов низковольтной аппаратуры и шин из цветных металлов.
| Технические характеристики | УТП-0801 | |
|---|---|---|
| Площадь паяемого соединения | мм2 | 20-60 |
| Номинальная мощность | кВА | 16 |
| Номинальный ток пайки | кА | 8 |
| Номинальное усилие | Н | 1300 |
| Пределы регулирования усилия | Н | 300-1500 |
| Номинальный вылет | мм | 200 |
| Ход верхнего электрода | мм | 20 |
| Напряжение питающей сети | В | 380 |
| Пределы регулирования вторичного напряжения | В | 1,5-3,0 |
| Время нагрева | С | 0,02-6,0 |
| Габариты (ДхШхВ) | мм | 310х890х590 |
| Масса | кг | 130 |
Преимущества:
—Обеспечивают стабильное качество пайки с высокой производительностью
—Имеет небольшие габаритные размеры
—Надежны и долговечны
Состав установки и краткое описание.

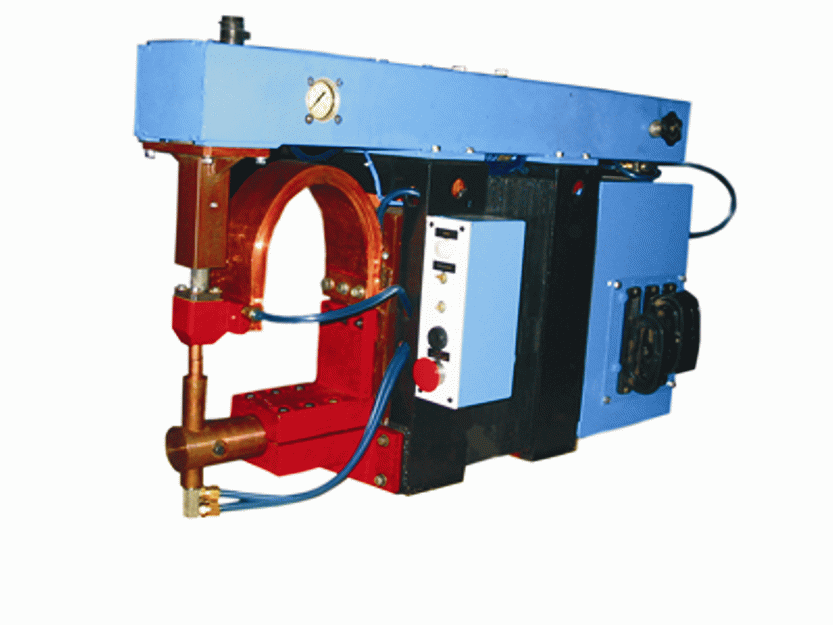

Установка УТП-0801 выполнена в настольном варианте и состоит из устройства для пайки и шкафа управления. В устройстве для пайки основной несущей конструкцией являются передняя и задняя рамы силового трансформатора, к которым крепятся пневматический привод сжатия с токоподводом и электродом. На боковой поверхности передней рамы закреплен пульт управления. К задней раме силового трансформатора крепится рама с переключателем ступеней. В установке предусмотрены наладочный и автоматический циклы работы. Управление осуществляется от сдвоенной переносной ножной педальной кнопки. Аппаратура управления смонтирована в шкафу, основным ее элементом является регулятор цикла сварки.
