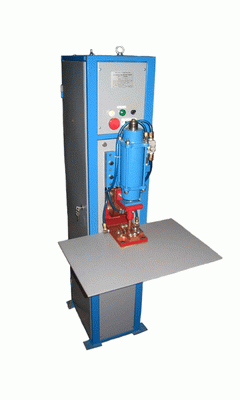

Специальная машина рельефной контактной сварки УТ-12
Специальная машина контактной сварки УТ-12 предназначена для сварки по рельефу деталей из сплава «томпак» толщиной 2 + 2 мм.
Машина имеет стандартный верхний подвижный электрод диаметром16 мм, а роль нижнего электрода выполняет контактная площадка, позволяющая перемещать уложенное на ней свариваемое изделие в горизонтальной плоскости в двух взаимно перпендикулярных направлениях на ± 15 мм. На контактную площадку укладывается промежуточный электрод, являющийся оснасткой для размещения на нем свариваемой детали.
В случае необходимости вместо промежуточного электрода можно установить адаптер для стандартного нижнего электрода.
Кроме деталей из томпака, на машине можно сваривать детали из черных и цветных металлов и сплавов.
Для удобства в работе машина имеет рабочий стол, на котором можно размещать свариваемые детали и готовые изделия; снабжена счетчиком сваренных изделий.
Технические характеристики | УТ-12 | |
---|---|---|
Номинальное напряжение питающей сети | В | 2х380 |
Наибольший вторичный ток | кА | 58 |
Мощность при ПВ=50% | кВА | 40 |
Раствор | мм | 70 |
Вылет электродов | мм | 110 |
Ход верхнего электрода | мм | 30 |
Габаритные размеры (ШхДхВ) | мм | 600х920х1550 |
Масса | кг | 250 |
